Indications:

  • Intra – Articular Fractures of the Distal Humerus.
  • Comminuted Supracondylar Fractures of the Distal Humerus.
  • Osteotomies of the Distal Humerus.
  • Nonunions of the Distal Humerus.

(Two Plate Technique for the Distal Humerus).

Description

Following Screws are to be use with above Plates:

A) Variolock 2.7mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 40mmTI.101.910 To Ti.101.940
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 40mmTi.100.710 To Ti.100.740

B) 2.7mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 50mmTi.101.310 To Ti.101.350
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 50mmTi.101.410 To Ti.101.450

C) Cortical Screw 2.7mm Dia. – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–6mm To 40mmTi.101.106 To Ti.101.140
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 40mmTI.101.710 To Ti.101.740

D) Variolock 3.5mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.910 To Ti.102.980
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.510 To Ti.102.580

E) 3.5mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.310 To Ti.102.380
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.410 To Ti.102.480

F) Cortical Screw 3.5mm Dia. – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 60mmTi.102.210 To Ti.102.260
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 60mmTi.102.710 To Ti.102.760

Following Instruments to be use with above Plate:

Cat No.Description
260.281Drill Bit – S.S. Quick Coupling End Dia. 2.8mm x 180mm Long – Calibrated
804.110LCP Drill Sleeve 3.5mm for Drill Bit 2.8mm
804.121Tap for 3.5mm Locking Head Screws
804.163Q.C. Torque Screw Driver Handle 2.5mm Tip (Torque 1.5Nm)
804.168Hexagonal Screw Driver Q.C. End Shaft, 2.5mm Tip(For Torque Handle 1.5N.M)
260.250Drill Bit – S.S. – Quick Coupling End Dia. 2.5mm X 115mm Long
263.025Bone Tap with T – Handle Dia. 3.5mm Thread Length 50mm, Total Length 125mm
301.110Small Hexagonal Screw Driver 2.5mm Tip – Sillicon Handle
301.125Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 3.5mm Cortical, & 4.0mm Cancellous Screws) – Silicon Handle
301.126Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 2.7mm Cortical, 3.5mm & 4.0mm Locking Head Screw) – Silicon Handle
303.010Small Depth Gauge (Measuring upto 80mm)
XP.301.081Star Drive Screw Driver – 2.5mm Tip/T-15
804.114Variable Angle Drill Guide For 3.5/4.0MM Variable Angle – LCP Plate
260.210Drill Bit – S.S. – Quick Coupling End Dia. 2.0mm X 140mm Long
260.215Drill Bit – S.S. Quick Coupling End Dia. 2.2mm x 150mm Long – Calibrated
263.020Bone Tap with T – Handle Dia. 2.7mm Thread Length 33mm, Total Length 125mm
301.124Hexagonal Screw Driver with Self Holding Sleeve 2.0mm Tip (for 2.4mm Cortical, Locking & 2.7mm Locking Head Screw) – Silicon Handle
301.108Hexagonal Screw Driver  2.0mm Tip – Sillicon Handle
311.004Mini Depth Gauge(Measuring length 40mm)
804.120LCP Drill Sleeve 2.7mm for 2.0mm Drill Bit
804.122Tap for 2.7mm Locking Head Screws
804.124Variable Angle Drill Sleeve 2.7mm
804.127Conical Type Variable Angle Drill Sleeve 2.7mm
804.163Q.C. Torque Screw Driver Handle 2.5mm Tip (Torque 1.5Nm)
804.166Hexagonal Screw Driver Q.C. End Shaft, 2.0mm Tip(For Torque Handle 0.8N.M)
XP.301.080Star Drive Screw Driver 2mm Tip/T-8

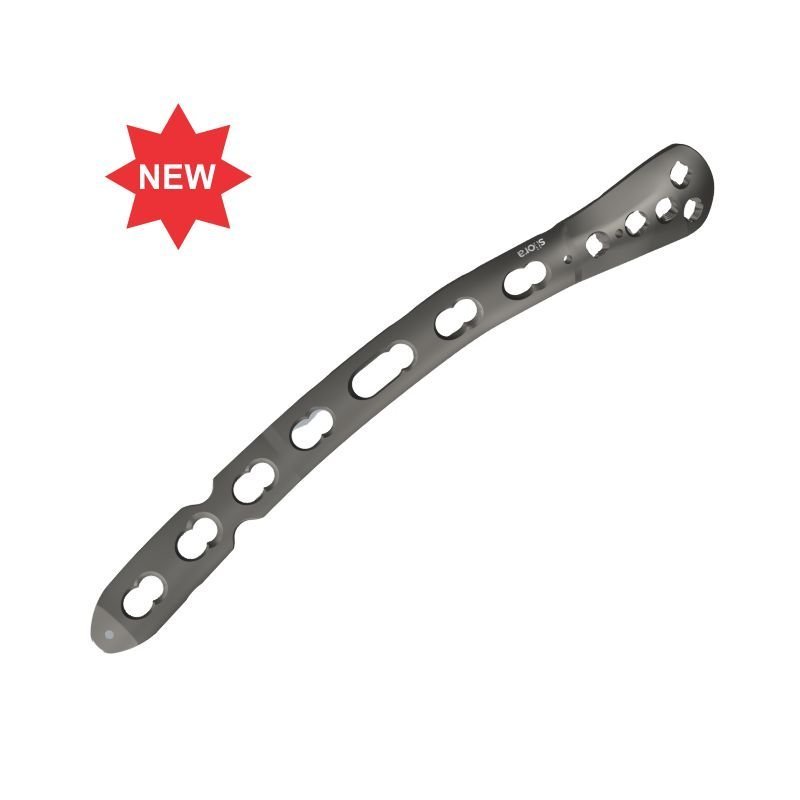

Following Size of Variolock Locking Variable Angle Distal Humerus Posterolateral Plate 2.7/3.5mm is available in Titanium Material:

Cat No. (Left)HolesCat No. (Right)
Ti.836.0033Ti.836.103
Ti.836.0055Ti.836.105
Ti.836.0077Ti.836.107
Ti.836.0099Ti.836.109
Ti.836.01111Ti.836.111
