Indications:

  • Dislocated Fractures of the Proximal Humerus, Including Fractures Involving Osteopenic Bone.
  • Pseudarthrosis in Proximal Humerus.
  • Osteotomies in the Proximal Humerus.
  • Dislocated Fractures of the Proximal Humerus (Fractures Extending to the Shaft).

Description

Following Screws are to be use with above Plates:

A) Variolock 3.5mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.910 To Ti.102.980
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.510 To Ti.102.580

B) 3.5mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.310 To Ti.102.380
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.410 To Ti.102.480

C) Variolock 4.0mm Locking Head Cancellous Screw Full Thread – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–12mm To 80mmTi.105.912 To Ti.105.980
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–12mm To 80mmTi.105.412 To Ti.105.480

D) 4.0mm Locking Head Cancellous Screw Full Thread – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–12mm To 80mmTi.105.512 To Ti.105.580
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–12mm To 80mmTi.105.612 To Ti.105.680

E) Cortical Screw 3.5mm Dia. – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
–10mm To 60mmTi.102.210 To Ti.102.260
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 60mmTi.102.710 To Ti.102.760

Following Instruments to be use with above Plate:

Cat No.Description
260.281Drill Bit – S.S. Quick Coupling End Dia. 2.8mm x 180mm Long – Calibrated
804.110LCP Drill Sleeve 3.5mm for Drill Bit 2.8mm
804.121Tap for 3.5mm Locking Head Screws
804.163Q.C. Torque Screw Driver Handle 2.5mm Tip (Torque 1.5Nm)
804.168Hexagonal Screw Driver Q.C. End Shaft, 2.5mm Tip(For Torque Handle 1.5N.M)
260.250Drill Bit – S.S. – Quick Coupling End Dia. 2.5mm X 115mm Long
263.025Bone Tap with T – Handle Dia. 3.5mm Thread Length 50mm, Total Length 125mm
260.270Drill Bit – S.S. – Quick Coupling Dia. 2.7mm X 125mm Long
263.037Bone Tap with T – Handle Dia. 4.0mm – Cancellous,  Thread Length 50mm, Total Length 125mm
301.110Small Hexagonal Screw Driver 2.5mm Tip – Sillicon Handle
301.125Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 3.5mm Cortical, & 4.0mm Cancellous Screws) – Silicon Handle
301.126Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 2.7mm Cortical, 3.5mm & 4.0mm Locking Head Screw) – Silicon Handle
303.010Small Depth Gauge (Measurging Upto 80mm)
XP.301.081Star Drive Screw Driver – 2.5mm Tip/T-15
804.114Variable Angle Drill Guide For 3.5/4.0MM Variable Angle – LCP Plate
804.128Conical Type Variable Angle Drill Sleeve 3.5/4.0mm

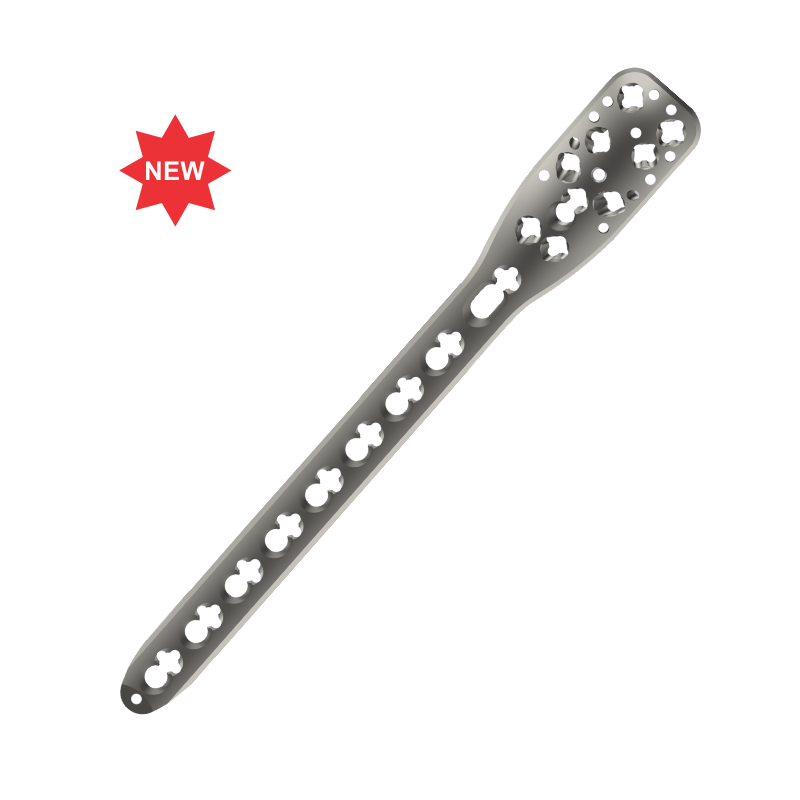

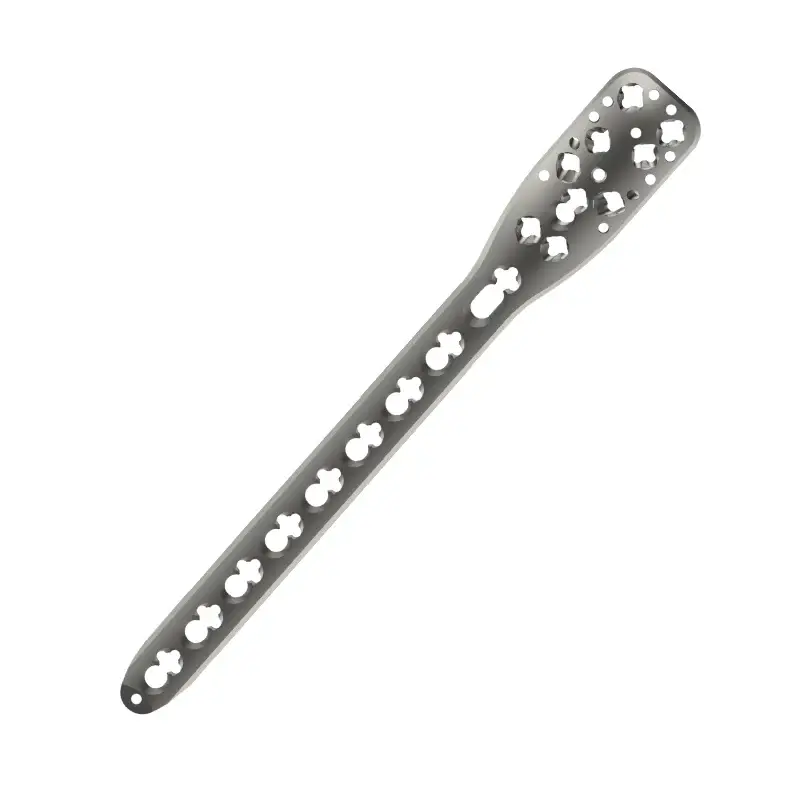

Following Size of Variolock Locking Variable Angle 3.5mm PHMA Locking Plate (Proximal Humeral Multi Angle) – Long is available in Titanium Material:

Cat No.Holes
Ti.846.2055
Ti.846.2066
Ti.846.2088
Ti.846.21010
Ti.846.21212
