Indications:

  • Fractures Of The Proximal Tibia, Including Simple, Comminuted, Lateral – Wedge, medial Wedge, Depression, Bicondylar Fractures And Fractures With Associated Shaft Fractures.
  • Treatment Of Nonunion, Malunions & Osteotomies Of Proximal Tibia.

Description

Following Screws are to be use with above Plates:

A) Variolock 3.5mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
102.910 To 102.98010mm To 80mmTi.102.910 To Ti.102.980
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–10mm To 80mmTi.102.510 To Ti.102.580

B) 3.5mm Locking Head Screw – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
102.310 To 102.38010mm To 80mmTi.102.310 To Ti.102.380
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
102.410 To 102.48010mm To 80mmTi.102.410 To Ti.102.480

C) Variolock 4.0mm Locking Head Cancellous Screw Full Thread – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
105.912 To 105.98012mm To 80mmTi.105.912 To Ti.105.980
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
–12mm To 80mmTi.105.412 To Ti.105.480

D) 4.0mm Locking Head Cancellous Screw Full Thread – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
105.512 To 105.58012mm To 80mmTi.105.512 To Ti.105.580
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
105.612 To 105.68012mm To 80mmTi.105.612 To Ti.105.680

E) Cortical Screw 3.5mm Dia. – Self Tapping

Stainless SteelHex DriveTitanium
Cat No.SizeCat No.
102.210 To 102.26010mm To 60mmTi.102.210 To Ti.102.260
Stainless SteelStar DriveTitanium
Cat No.SizeCat No.
102.710 To 102.76010mm To 60mmTi.102.710 To Ti.102.760

Following Instruments to be use with above Plate:

Cat No.Description
260.281Drill Bit – S.S. Quick Coupling End Dia. 2.8mm x 180mm Long – Calibrated
804.110LCP Drill Sleeve 3.5mm for Drill Bit 2.8mm
804.121Tap for 3.5mm Locking Head Screws
804.163Q.C. Torque Screw Driver Handle 2.5mm Tip (Torque 1.5Nm)
804.168Hexagonal Screw Driver Q.C. End Shaft, 2.5mm Tip(For Torque Handle 1.5N.M)
260.250Drill Bit – S.S. – Quick Coupling End Dia. 2.5mm X 115mm Long
263.025Bone Tap with T – Handle Dia. 3.5mm Thread Length 50mm, Total Length 125mm
260.270Drill Bit – S.S. – Quick Coupling Dia. 2.7mm X 125mm Long
263.037Bone Tap with T – Handle Dia. 4.0mm – Cancellous,  Thread Length 50mm, Total Length 125mm
301.110Small Hexagonal Screw Driver 2.5mm Tip – Sillicon Handle
301.125Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 3.5mm Cortical, & 4.0mm Cancellous Screws) – Silicon Handle
301.126Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 2.7mm Cortical, 3.5mm & 4.0mm Locking Head Screw) – Silicon Handle
303.010Small Depth Gauge
XP.301.081Star Drive Screw Driver – 2.5mm Tip/T-15
804.114Variable Angle Drill Guide For 3.5/4.0MM Variable Angle – LCP Plate
804.128Conical Type Variable Angle Drill Sleeve 3.5/4.0mm

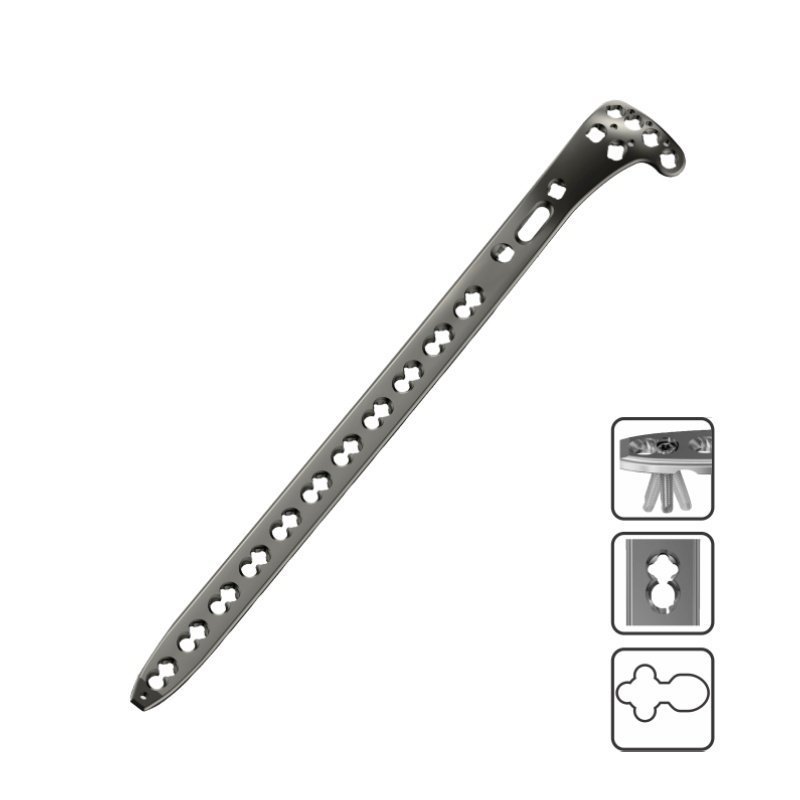

Following Size of Locking Variable Angle Proximal Lateral Tibia Plate 3.5/4.0mm are available in Stainless Steel & Titanium Material:

Cat. No. (Stainless Steel)Holes (Left)Cat. No. (Titanium)
891.0044Ti.891.004
891.0066Ti.891.006
891.0088Ti.891.008
891.01010Ti.891.010
891.01212Ti.891.012
891.01414Ti.891.014
Cat. No. (Stainless Steel)Holes (Right)Cat. No. (Titanium)
891.1044Ti.891.104
891.1066Ti.891.106
891.1088Ti.891.108
891.11010Ti.891.110
891.11212Ti.891.112
891.11414Ti.891.114
