Description
Following Screws are to be use with above Plates:
A) 3.5mm Locking Head Screw – Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 102.310 To 102.380 | 10mm To 80mm | Ti.102.310 To Ti.102.380 |
| Stainless Steel | Star Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 102.410 To 102.480 | 10mm To 80mm | Ti.102.410 To Ti.102.480 |
B) 4.0mm Locking Head Cancellous Screw Full Thread – Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 105.512 To 105.580 | 12mm To 80mm | Ti.105.512 To Ti.105.580 |
| Stainless Steel | Star Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 105.612 To 105.680 | 12mm To 80mm | Ti.105.612 To Ti.105.680 |
C) Cortical Screw 3.5mm Dia. – Self Tapping
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 102.210 To 102.296 | 10mm To 100mm | Ti.102.210 To Ti.102.300 |
| Stainless Steel | Star Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 102.710 To 102.760 | 10mm To 60mm | Ti.102.710 To Ti.102.760 |
D) Cancellous Screw 4.0mm Dia. Short Thread
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 104.010 To 104.085 | 10mm To 85mm | Ti.104.010 To Ti.104.085 |
E) Cancellous Screw 4.0mm Dia. Full Thread
| Stainless Steel | Hex Drive | Titanium |
|---|
| Cat No. | Size | Cat No. |
| 105.010 To 105.085 | 10mm To 85mm | Ti.105.010 To Ti.105.085 |
Following Instruments to be use with above Plate:
| Cat No. | Description |
|---|
| 260.281 | Drill Bit – S.S. Quick Coupling End Dia. 2.8mm x 180mm Long – Calibrated |
| 260.250 | Drill Bit – S.S. – Quick Coupling End Dia. 2.5mm X 115mm Long |
| 260.270 | Drill Bit – S.S. – Quick Coupling Dia. 2.7mm X 125mm Long |
| 264.025 | Bone Tap – Quick Coupling End Dia. 3.5mm, Thread Length 50mm, Total Length 110mm |
| 264.037 | Bone Tap – Quick Coupling End Dia. 4.0mm, – Cancellous, Thread Length 85mm, Total Length 110mm |
| 301.125 | Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 3.5mm Cortical & 4.0mm Cancellous Screw) – Silicon Handle |
| 301.126 | Hexagonal Screw Driver with Self Holding Sleeve 2.5mm Tip (for 2.7mm Cortical, 3.5mm & 4.0mm Locking Head Screw) – Silicon Handle |
| 301.110 | Small Hexagonal Screw Driver 2.5mm Tip – Silicon Handle |
| 303.010 | Small Depth Gauge |
| 804.110 | LCP Drill Sleeve 3.5mm for Drill Bit 2.8mm |
| 804.121 | Tap for 3.5mm Locking Head Screws |
| 804.163 | Q.C. Torque Screw Driver Handle 2.5mm Tip (Torque 1.5Nm) |
| 804.168 | Hexagonal Screw Driver Q.C. End Shaft, 2.5mm Tip(For Torque Handle 1.5N.M) |
| XP.301.081 | Star Drive Screw Driver – 2.5mm Tip/T-15 |

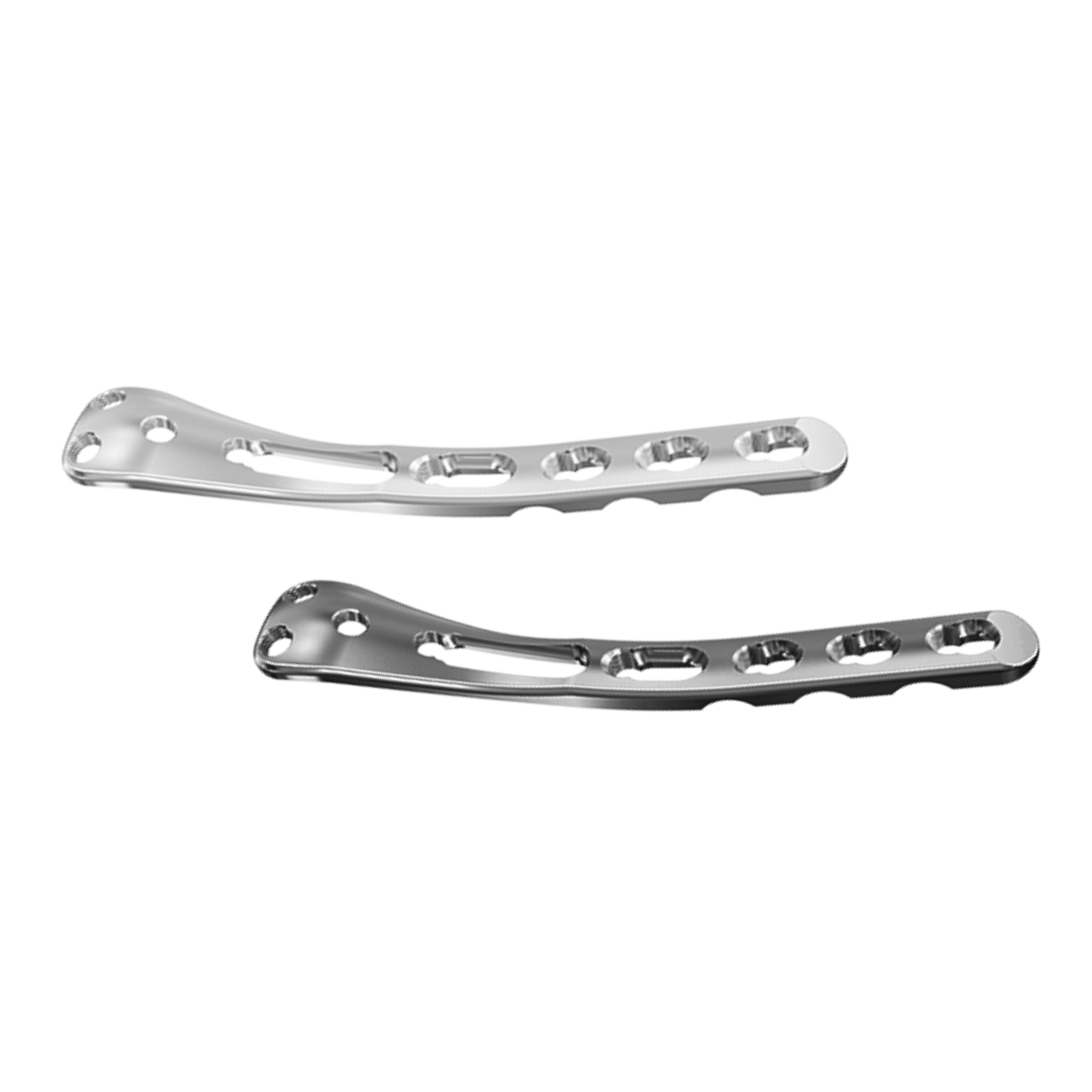

Following Size of Locking Distal Tibia Plate Medial 3.5/4.0mm are available in Stainless Steel & Titanium Material.
| Cat No. (Stainless Steel) | Holes (Left) | Cat No. (Titanium) |
|---|
| 854.004 | 4 | Ti.854.004 |
| 854.006 | 6 | Ti.854.006 |
| 854.008 | 8 | Ti.854.008 |
| 854.010 | 10 | Ti.854.010 |
| 854.012 | 12 | Ti.854.012 |
| 854.014 | 14 | Ti.854.014 |
| Cat No. (Stainless Steel) | Holes (Right) | Cat No. (Titanium) |
|---|
| 854.104 | 4 | Ti.854.104 |
| 854.106 | 6 | Ti.854.106 |
| 854.108 | 8 | Ti.854.108 |
| 854.110 | 10 | Ti.854.110 |
| 854.112 | 12 | Ti.854.112 |
| 854.114 | 14 | Ti.854.114 |
